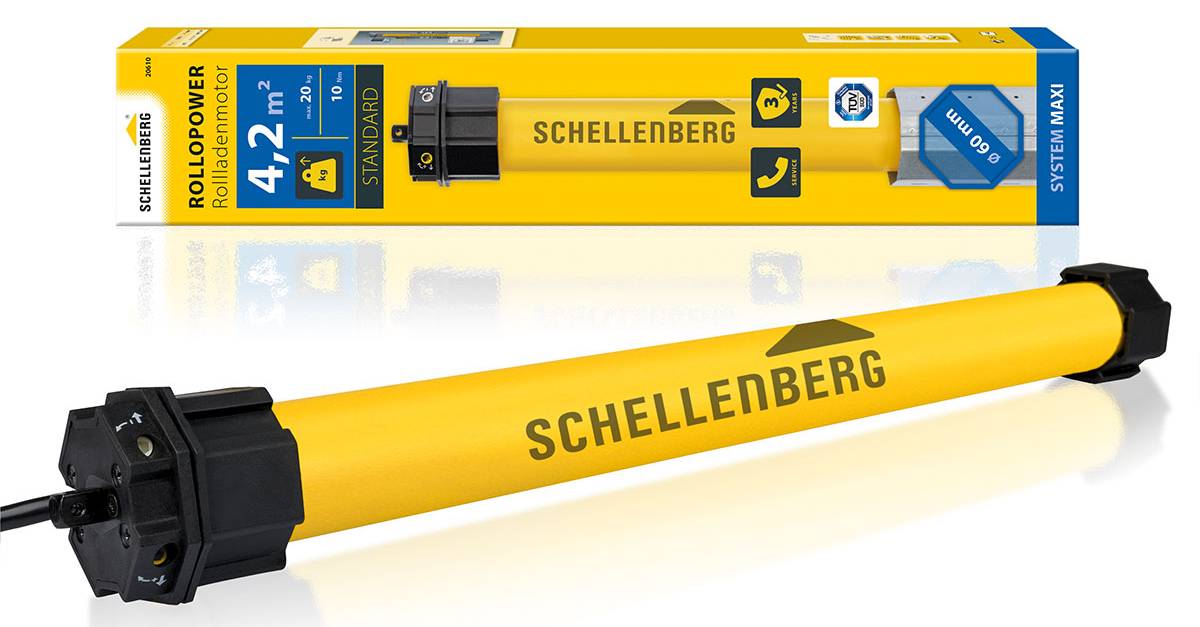

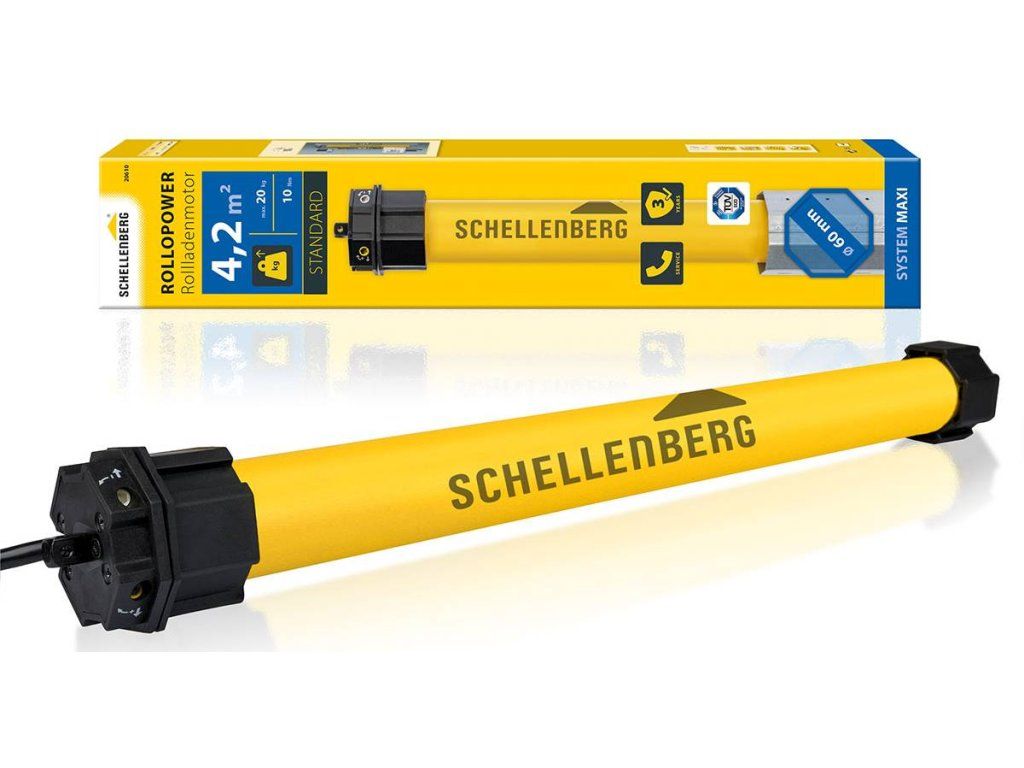

Motor pre rolety Schellenberg Maxi Standard 10

Podrobný popis

Motor pre rolety Schellenberg Maxi Standard 10 / 15 ot. / max. ťahová sila 20 kg / 112 W / čierna/žltá

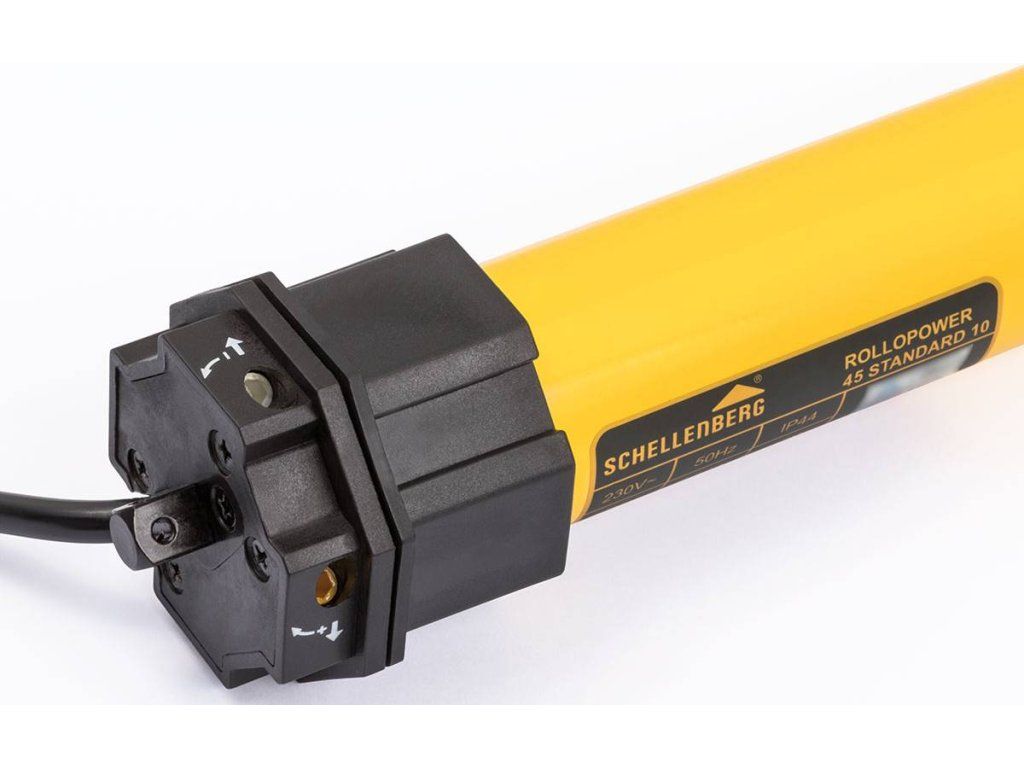

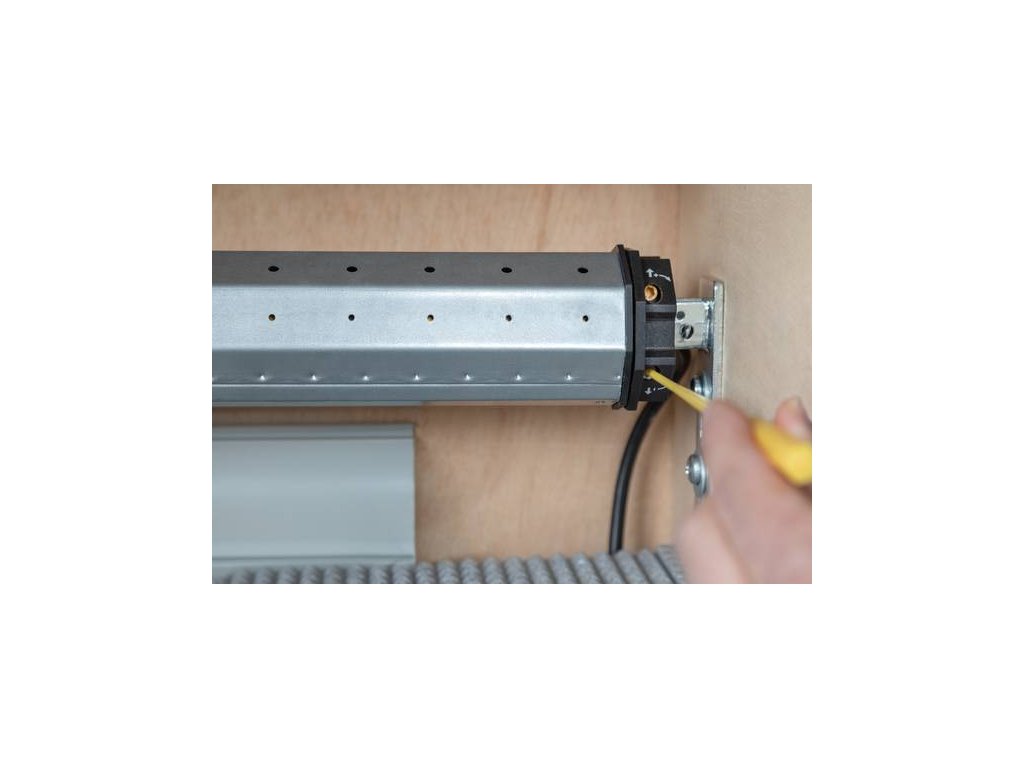

Motor pre rolety Schellenberg Maxi Standard 10 s krútiacim momentom 10 Nm sa používa na pohon roliet s plochou do 4,2 m² a hmotnosťou do 20 kg. Motor je určený pre roletový systém Maxi a inštaluje sa priamo do osemhranného hriadeľa s priemerom 60 mm. Po inštalácii sa koncové polohy mechanicky nastavujú pomocou nastavovacieho kolíka.

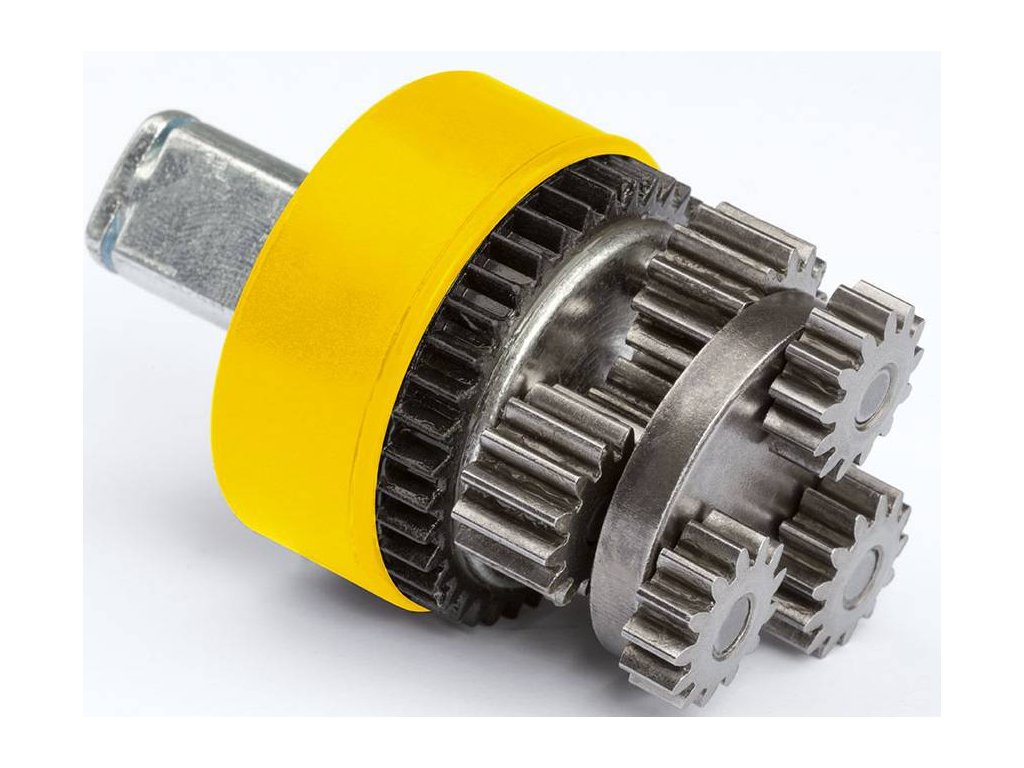

Mechanický rúrkový motor je vybavený silnou brzdou s nízkym opotrebovaním a bezúdržbovou brzdou s kvalitnou prevodovkou so spekanými ozubenými kolesami. Mimoriadne široká spojka kompenzuje nerovnomerne skrátený roletový hriadeľ a špeciálna veľkosť adaptéra zabezpečuje dobrý prenos výkonu na roletový hriadeľ. Tepelná ochrana proti preťaženiu vypne motor v prípade prehriatia.

Ovládanie pomocou spínačov a časovačov Schellenberg

Na ovládanie štandardného trubkového motora je potrebné samostatné dostupné ovládanie. Na tento účel sú vhodné kolískové spínače Schellenberg alebo časovače Schellenberg. Ovládanie viacerých motorov žalúzií je možné dosiahnuť pomocou relé. Súčasťou dodávky je výškovo nastaviteľný nástenný držiak na montáž do roletovej skrine. Napájanie je zabezpečené 4-vodičovým pripojovacím káblom.

Dodatočná riadiaca zostava

Pri bežnom rúrkovom motore máte možnosť namontovať diaľkové ovládanie neskôr. Na to budete potrebovať Rádiový prijímací modul Schellenberg (č. výr. 20017) alebo Rádiový roletový spínač Schellenberg (č. výr. 20030). Rádiové ovládanie umožňuje diaľkové ovládanie motora pomocou ručného rádiového vysielača Schellenberg alebo rádiového časovača Schellenberg.

Parametre

• Motor pre rolety
• Trubkový
• Max. ťažná sila 20 kg
• Krútiaci moment 10 Nm
• Max. plocha plastových roliet 4,2 m²
• Max. plocha hliníkových roliet 3 m²
• Modernizácia rádiového ovládania
• Nastavenie koncovej polohy mechanické (s nastavovacím kolíkom)
• Prevádzkové napätie 230 V/50 Hz
• Nominálny výkon 112 W
• Príkon 0,6 A
• Rýchlosť otáčok 15 ot/min
• Max. pracovný cyklus 4 minúty
• Dĺžka napájacieho kábla 2 m
• Trieda ochrany IP44
• Priemer osemhranného hriadeľa 6 cm
• Inštalačná dĺžka 50 cm
• Farba žltá, čierna
• Rozmery výrobku
  Vyrobené z materiálu, ktorý je súčasťou balenia.
  • Ø 4,5 cm
  • Dĺžka bunky 4,85 cm
  • Šírka výrobku 6,5 cm
  • Hĺbka článku 6,5 cm
• Hmotnosť výrobku 2,1 kg
• Hmotnosť balenia približne 2,6 kg
